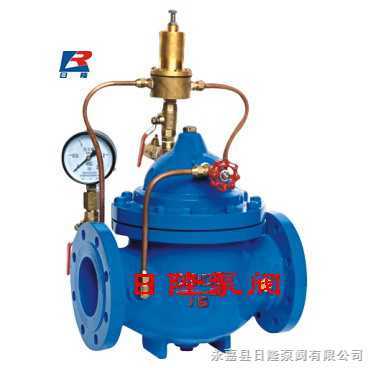

500X持压/泄压阀

简要描述:500X泄压/持压阀由主阀、泄压/持压导阀针阀、球阀、微形过滤器和压力表组成水力控制接管系统。

  • 产品型号:
  • 厂商性质:生产厂家
  • 更新时间:2018-04-20
  • 访  问  量:937
详情介绍

500X泄压/持压阀结构特点和用途

    500X泄压/持压阀由主阀、泄压/持压导阀针阀、球阀、微形过滤器和压力表组成水力控制接管系统。利用水力自动操作,即可以作泄压阀用又可作持压阀用。作泄压阀用时,可维持供水路压力在设定的安全值之下;做持压阀用,可维持主阀上游水压在设定值之上,保持主阀上游供水压力。
    本产品利用水力自力控制,不需要其它装置和能源,保养简便,一阀多用。
    本系列阀门产品广泛用于高层建筑、生活区等供水管网系统及城市供水工程。

500X泄压/持压阀工作原理

   1、作泄压阀:当泄压/持压导阀调整为泄压状态时,水通过针阀、主阀控制室、球阀A、泄压/持压导阀、球阀B流向出口,此时主阀处于开启状态。当进口压力超过泄压/持压导阀设定的安全值时,泄压导阀会自动开启,通过球阀C放出部分水,使管路泄压。当压力恢复到安全值时,泄压阀自动关闭。作泄压阀时,各球阀常开。
    2、作持压阀:当泄压/持压导阀调整为持压状态时,只要主阀进口水压低于导阀设定值,导阀即关闭。主要控制室升压,主阀关闭。当主阀上游供水压力超过导阀设定压力时,持压导阀才能打开,控制室的水经球阀排至出口,控制室降压主阀开启,开始供水,即保持了上游水压。作持压阀用时,球阀C常闭或用丝堵换下。

500X泄压/持压阀主要技术参数

公称压力Mpa 壳体试验压力MPa 密封试验压力MPa 适用介质 介质温度℃
1.0 1.5 1.1 0-80
1.6 2.4 1.76
2.5 3.75 2.75

500X泄压/持压阀主要零件材料

零件名称 零件材料
阀体 阀盖 WCB
阀座 阀盘 铜合金
密封圈 O型圈 橡胶
阀杆 2Cr13
弹簧 50CrVA
针型阀 铜合金
球阀 铜合金
泄压/持压导阀 铜合金
微型过滤器 不锈钢


500X泄压/持压阀连接尺寸PN 1.0-2.5MPa

公称通径DN L H H1 A B
50 250 505 90 170 170
65 280 520 98 180 180
80 310 535 110 190 190
100 350 555 120 200 200
125 400 590 145 215 215
150 450 645 155 230 230
200 550 715 190 255 255
250 650 780 250 295 295
300 800 880 290 325 325
350 900 940 330 380 380
400 1000 1000 360 415 415
450 1000 1030 445 435 435
500 1100 1060 495 460 460
600 1100 1150 550 520 520
700 1450 1210 605 570 570
800 1560 1290 730 620 620
900 1800 1390 800 670 670
1000 2000 1500 910 830 830
